Disk System
- Disk pack
- 데이터 영구 저장 장치 (비휘발성)
- 파일이 실제로 저장되는 공간
- 구성
- Sector
- 데이터 저장 / 판독의 물리적 단위
- 섹터에 0이냐 1이냐 같은 데이터를 저장해서 우리가 원하는 정보를 저장할 수 있게 된다.
- Track
- Platter 한 면에서 중심으로 같은 거리에 있는 sector들의 집합
- Cylinder
- 같은 반지름을 갖는 track의 집합
- Platter
- 양면에 자성 물질을 입힌 원형 금속판
- 데이터의 기록 / 판독이 가능한 기록 매체
- Surface
- Platter의 윗면과 아랫면. 즉 Platter의 각 면
- Sector
- Disk drive
- Disk pack에 데이터를 기록하거나 판독할 수 있도록 구성된 장치. 즉, Disk Pack에 데이터를 저장하거나 읽는 장치
- 구성
- Head
- 디스크 표면에 데이터를 기록 / 판독
- Arm
- Head를 고정 / 지탱
- Positioner (boom)
- Arm을 지탱
- Head를 원하는 track으로 이동
- Spindle
- Disk pack을 고정 (회전축)
- 우리가 읽고 싶은 트랙을 head가 있는 곳으로 회전시켜서 head가 읽을 수 있도록 해줌
- 분당 회전 수 (RPM, Revolutions Per Minutes)
- Head
Disk Address
- Physical disk address
- Sector (물리적 데이터 전송 단위)를 지정
- Cylinder Number, Surface Number, Sector Number
- 순서는 여러가지 형태가 존재하지만, 기본적으로 cylinder, surface, sector 정보 3개를 알아야 우리가 원하는 섹터를 찾을 수 있다.
- Sector (물리적 데이터 전송 단위)를 지정
- Logical disk address : relative address
- 운영체제는 Disk system의 데이터 전체를 block들의 나열로 취급
- Block에 번호 부여
- 임의의 block에 접근 가능
- Block 번호 -> physical address 모듈 필요 (disk driver)
- 운영체제는 Disk system의 데이터 전체를 block들의 나열로 취급

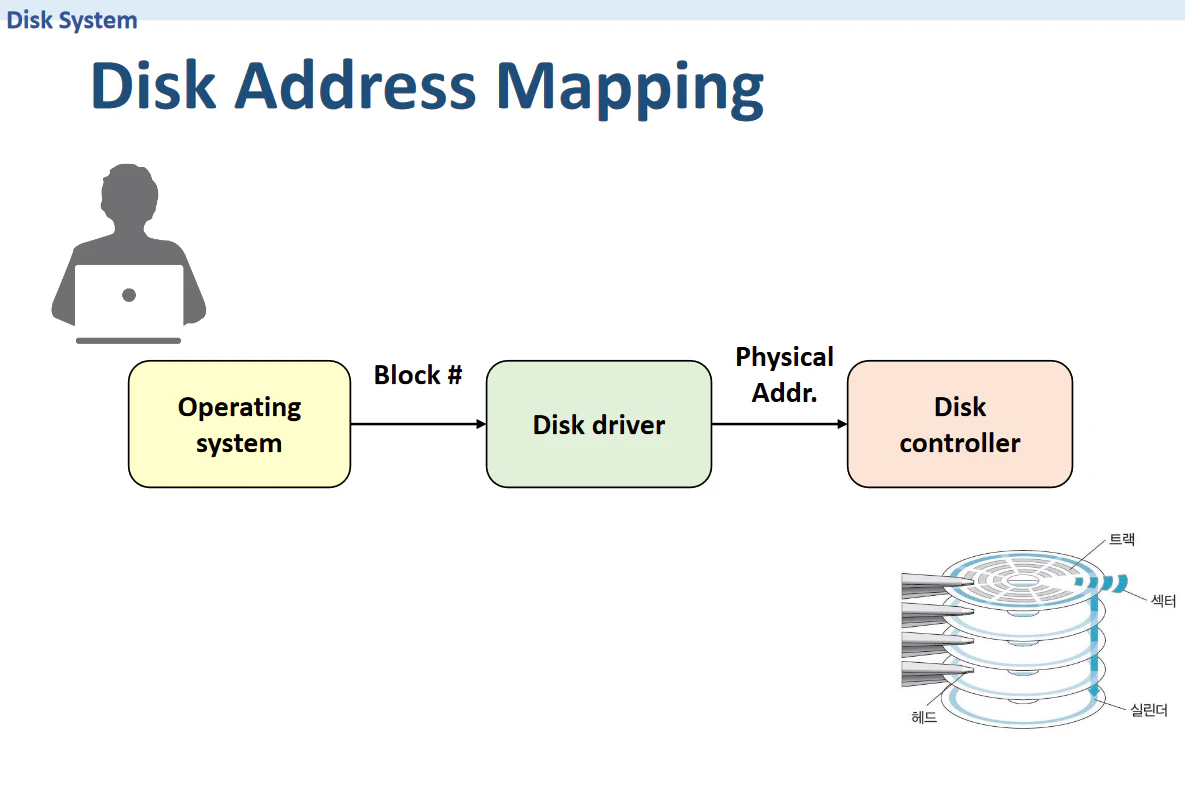

Disk Address Mapping
- 운영체제는 Disk system의 데이터 전체를 block들의 집합으로 취급한다. 따라서 Disk에 액세스할 때에는 block 번호를 전달을 한다.
- Disk driver는 block 번호를 실제 disk의 physical address로 변환한다.
- Disk controller가 하드 디스크의 물리적 주소를 찾아가서 데이터를 읽거나 쓴다.

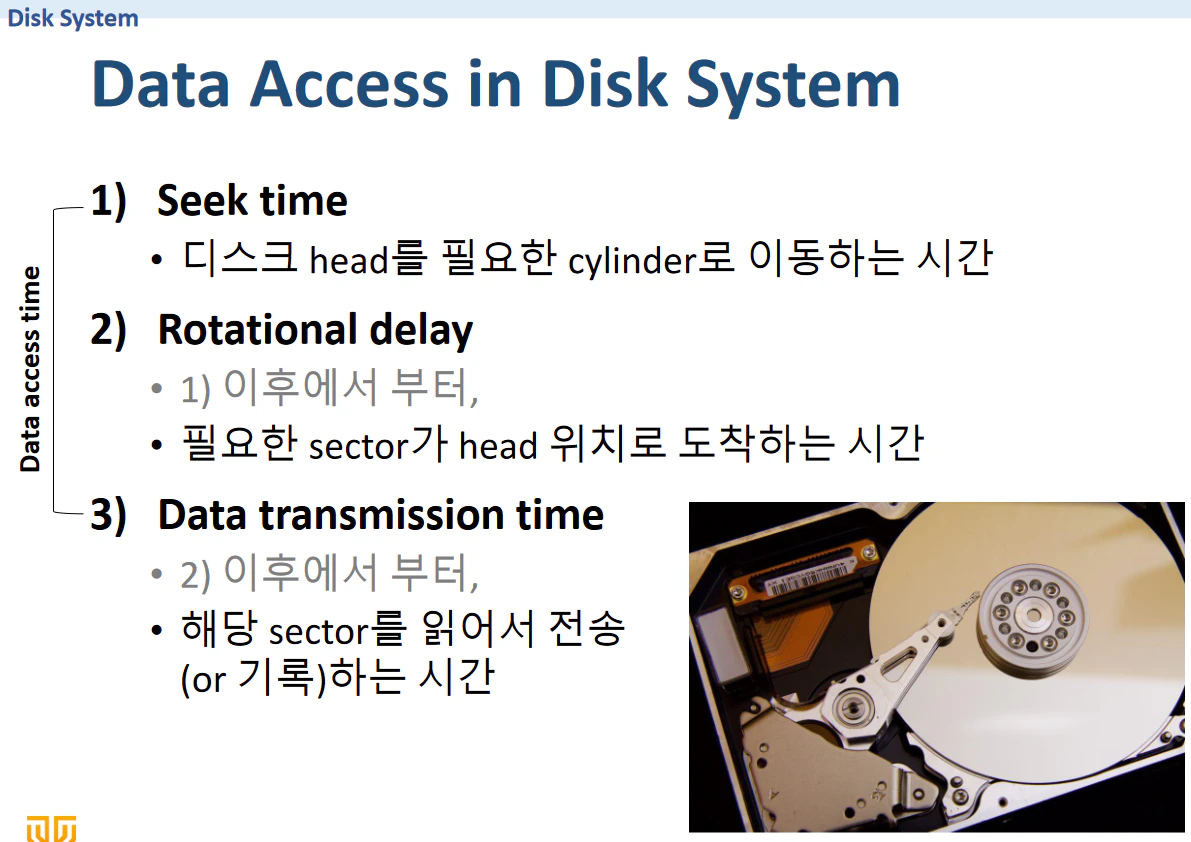

Data Access in Disk System
- Seek time
- 디스크 head를 필요한 cylinder로 이동하는 시간
- Rotational delay
- 1. 이후에서부터, 필요한 sector가 head 위치로 도착하는 시간
- Data transmission time
- 2. 이후에서 부터, 해당 sector를 읽어서 전송 (or 기록) 하는 시간
즉, Disk Access Time = Seek time + Rotational delay + Data transmission time 이다.
